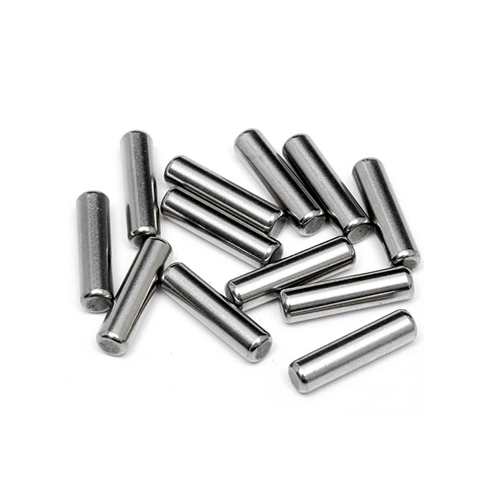

Штифты ГОСТ 3128-70
Тип изделия:
- Штифт цилиндрический
- Штифт незакалённый
- Сплошной установочный и фиксирующий элемент
Стандарт:
- ГОСТ 3128-70
- Полное наименование: «Штифты цилиндрические незакалённые. Технические условия»
Статус стандарта:
- Действует
- Дата введения — 1 июля 1971 года
- Взамен ГОСТ 3128-60
- Применяется с изменениями № 1, № 2 и № 3
Исполнения:
- Исполнение 1 — класс точности А
- Исполнение 2 — класс точности В
- Исполнение 3 — класс точности С
Поле допуска диаметра исполнения 1:
- m6
- Поле допуска n6 допускается, но не рекомендуется к применению
Поле допуска диаметра исполнения 2:
- h8
- Поле допуска h9 допускается, но не рекомендуется к применению
Поле допуска диаметра исполнения 3:
- h11
Диапазон номинальных диаметров:
- От 0,6 до 50 мм
Размеры, не рекомендуемые к применению:
- Диаметр 1,6 мм
- Диаметр 32 мм
- Длина 36 мм
Диапазон длин:
- От 2 до 280 мм в зависимости от диаметра
- Допустимое сочетание диаметра и длины выбирается по размерной таблице ГОСТ 3128-70
Стандартный ряд длин:
- 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 24; 25; 26; 28; 30; 32; 35; 36 мм
- 40; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95; 100; 110; 120 мм
- 140; 160; 180; 200; 220; 250; 280 мм
Материал:
- Основной материал — сталь 45
- Марка стали 45 в условном обозначении может не указываться
- Другие материалы применяются по требованиям заказа и ГОСТ 26862-86
Термическая обработка:
- Основное исполнение — незакалённое
- Требование о термической обработке при необходимости обозначается буквой «Т»
Варианты поверхности:
- Без покрытия
- Химическое оксидирование с пропиткой маслом — Хим. Окс. прм
- Другие покрытия по ГОСТ 9.306 и требованиям заказа
Рабочая температура:
- От −50 до +300 °С по ГОСТ 26862-86
- Стандарт не распространяется на изделия со специальными требованиями к свариваемости, коррозионной стойкости или антимагнитным свойствам
Рекомендуемые посадки для исполнения 1:
- С натягом — K7/m6 и N7/m6
- Переходная — H7/m6
- С зазором — F7/m6
Рекомендуемые посадки для исполнения 2:
- R8/h8
- H9/h8
Рекомендуемая посадка для исполнения 3:
- H12/h11
Международный аналог:
- ISO 2338:1986 — цилиндрические незакалённые штифты
- ГОСТ 3128-70 полностью соответствует ISO 2338:1986
Конструктивно близкий стандарт:
- DIN 7
- Взаимозаменяемость проверяется по полю допуска, длине и форме торцов
Области применения:
- Позиционирование деталей относительно друг друга
- Фиксация корпусов, крышек и фланцев
- Станочные приспособления и технологическая оснастка
- Машиностроение и приборостроение
- Передача небольших поперечных нагрузок
- Сохранение точности узла после повторной сборки
Примеры условного обозначения:
- Штифт 10×60 ГОСТ 3128-70 — исполнение 1, диаметр 10 мм, длина 60 мм, без покрытия
- Штифт 2.10×60.Хим.Окс.прм ГОСТ 3128-70 — исполнение 2 с химическим оксидированием и пропиткой маслом
- Штифт 3.10×60.Хим.Окс.прм ГОСТ 3128-70 — исполнение 3 с химическим оксидированием и пропиткой маслом
Штифты по ГОСТ 3128-70 представляют собой цилиндрические незакалённые крепёжные изделия, предназначенные для точного взаимного позиционирования, фиксации и соединения деталей машин, механизмов и промышленного оборудования.
Стандарт распространяется на штифты диаметром от 0,6 до 50 мм и предусматривает три исполнения, соответствующие классам точности А, В и С.
Исполнение 1 класса точности А применяется в соединениях с повышенными требованиями к точности взаимного расположения деталей. Исполнение 2 класса точности В предназначено для соединений нормальной точности. Исполнение 3 класса точности С используется в соединениях с менее строгими требованиями к точности посадки.
Штифты имеют форму сплошного цилиндрического стержня. В зависимости от исполнения концы изделия выполняются с фасками, закруглением или плоскими торцевыми поверхностями. Размеры элементов концов обозначаются параметрами c и a.
Для исполнения 1 установлено поле допуска диаметра m6; поле допуска n6 допускается стандартом, но не рекомендуется к применению. Для исполнения 2 применяется поле допуска h8, а нерекомендуемым вариантом является h9. Для исполнения 3 установлено поле допуска h11.
Основным материалом является сталь 45. При изготовлении из стали 45 обозначение марки материала может не включаться в условное обозначение. Применение других материалов, термической обработки и защитных покрытий определяется требованиями заказа и ГОСТ 26862-86.
Штифты могут поставляться без покрытия или с защитным покрытием. В примерах ГОСТ 3128-70 предусмотрено химическое оксидирование с пропиткой маслом — Хим. Окс. прм.
Цилиндрические штифты применяются в машиностроении, станкостроении, приборостроении, производстве оснастки, редукторов, корпусов, валов, фланцев и других сборочных единиц. Они позволяют сохранять установленное положение деталей после разборки и повторной сборки узла.
ГОСТ 3128-70 полностью соответствует международному стандарту ISO 2338:1986 и СТ СЭВ 239-87. Конструктивно близким зарубежным стандартом является DIN 7. При подборе замены необходимо сопоставлять поле допуска диаметра, длину, форму торцов, материал и покрытие.
Звоните нам по многоканальному телефону 8 (495) 138-28-81
Присылайте свои заказы по электронной почте на адрес info@m5m7.ru
Наши эксперты решат ваши вопросы и задачи в короткие сроки.

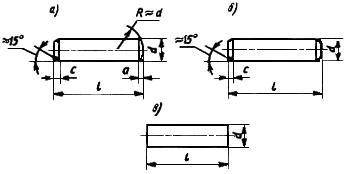

- Исполнение А - с трапецеидальными концами
- Исполнение Б - со скругленными концами

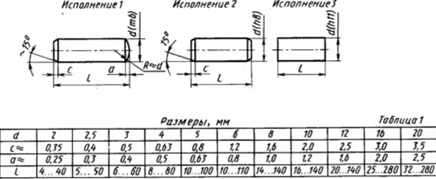

Основные размеры цилиндрических незакалённых штифтов ГОСТ 3128-70
Размеры в миллиметрах
| Диаметр d | Размер c, приблизительно | Размер a, приблизительно |
|---|---|---|
| 0,6 | 0,12 | 0,08 |
| 0,8 | 0,16 | 0,10 |
| 1,0 | 0,20 | 0,12 |
| 1,2 | 0,25 | 0,16 |
| 1,5 | 0,30 | 0,20 |
| (1,6) | 0,30 | 0,20 |
| 2 | 0,35 | 0,25 |
| 2,5 | 0,40 | 0,30 |
| 3 | 0,50 | 0,40 |
| 4 | 0,63 | 0,50 |
| 5 | 0,80 | 0,63 |
| 6 | 1,20 | 0,80 |
| 8 | 1,60 | 1,00 |
| 10 | 2,00 | 1,20 |
| 12 | 2,50 | 1,60 |
| 16 | 3,00 | 2,00 |
| 20 | 3,50 | 2,50 |
| 25 | 4,00 | 3,00 |
| 30 | 5,00 | 4,00 |
| (32) | 5,00 | 4,00 |
| 40 | 6,30 | 5,00 |
| 50 | 8,00 | 6,30 |
Примечания:
- Диаметры 1,6 и 32 мм, заключённые в скобки, применять не рекомендуется.
- Конкретная длина штифта выбирается с учётом допустимого сочетания диаметра и длины по таблице ГОСТ 3128-70.
- Для исполнения 1 один из торцов выполняется со сферическим участком радиусом приблизительно R ≈ d.
- Угол фаски составляет приблизительно 15°.
